DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-H09065
Maschinenart
CNC Drehmaschine
Fabrikat
KLAASSEN
Typ
SDM15-5
Baujahr
2019
Steuerung
CNC
Lagerort
Deutschland
Ursprungsland
Deutschland
Lieferzeit
Kurzfristig
Frachtbasis
ab Fundament
Preis

TECHNISCHE DETAILS



Drehdurchmesser
1500 mm
Drehlänge
4500 (5500) mm
Steuerung
Siemens 840 Dsl
Werkstückgewicht zwischen Spitzen max.
6000 kg
Gesamtleistungsbedarf
kW
Maschinengewicht ca.
40 t
Raumbedarf ca.
m


BESCHREIBUNG

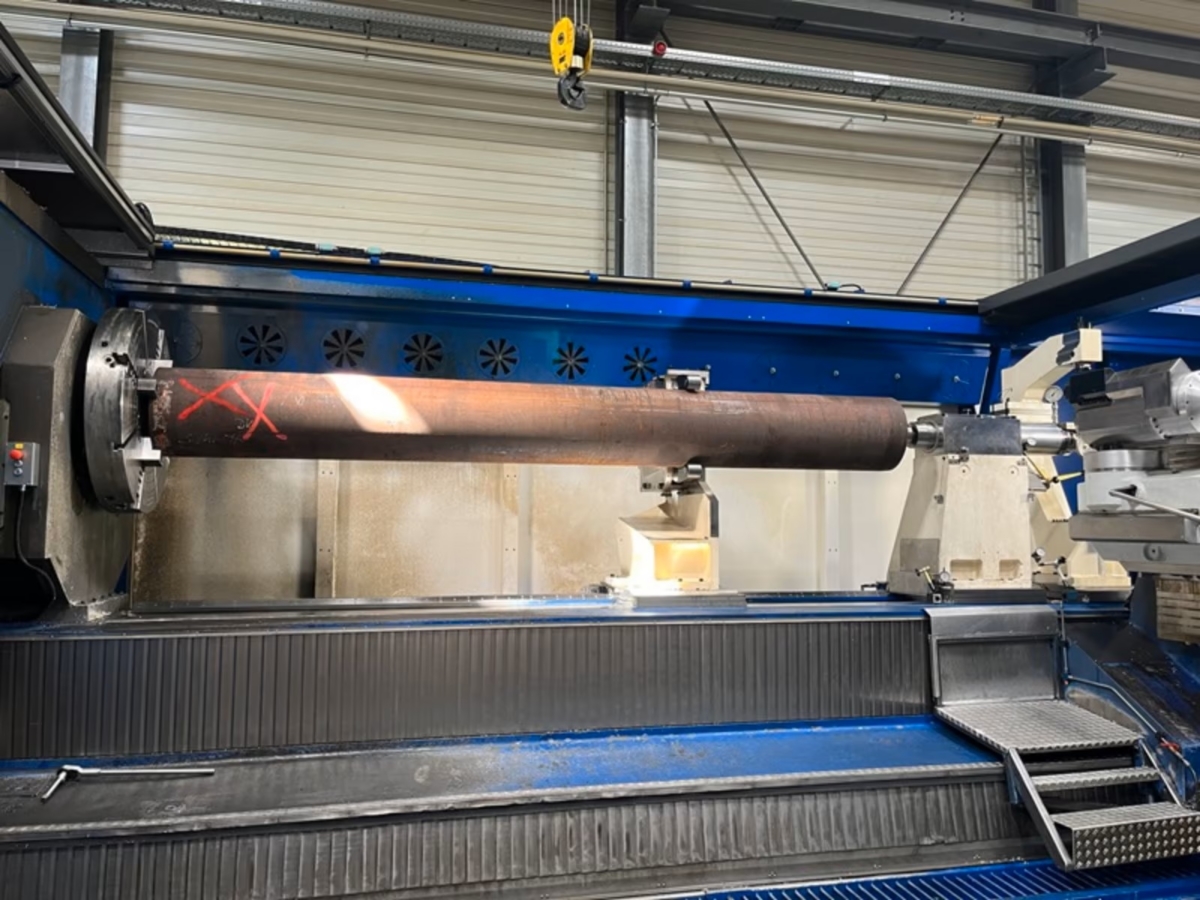

CNC-Maschine ausgeführt als 4-Bahnen-Spitzendrehbank bei voller
Überfahrbarkeit der Lünetten und Aufbauten

Z-Verfahrweg (Schlitten längs)= 5000 mm (6000 mit TAE3)
X-Verfahrweg (Planschieber quer)= 1000 mm
Y-Achse (Vertikalbewegung)= 350 mm
Maximaler Werkstück-Ø = 1500 mm
Umlaufdurchmesser über Planschieber = 1500 mm -
Spitzenweite = 4500 mm (5500 mit TAE3)

Kreuzschlitten und Planschieber schränken den Durchmesserbereich durch seitliche
Anordnung am Drehmaschinenbett nicht ein. Dadurch keine einhergehende
Durchmessereinschränkung über dem Planschieber/Werkzeugträger.
Kreuzschlitteneinheit kann mit Planschieberaufbau vollständig an den Lünetten, HSSL
und Reitstock vorbei fahren. Dies reduziert die anfallenden Rüstarbeiten erheblich.
Alle CNC-Linearachsen sind großzügig dimensioniert, zur möglichen Aufnahme höchster
Schnitt- und Prozesskräfte und für eine lange Lebensdauer.

Drehmaschinenbett als hochsteife, stark verrippte Gusskonstruktion mit doppelter
prismatischer Führung der Lünetten und Aufbauten - - -
Drehmaschinenbett mit sehr steilem, dachförmigem Aufbau für optimalen seitlichen
Späne- und KSS-Abtransport
Beidseitiger Späneförderer zum Maschinenbett
Späneförderer in gefluteter Ausführung

Kreuzschieber und Planschiebereinheit als massive Gusskonstruktionen
Spielfreie und genaue Positionierung der Hauptspindel im Fräsbetrieb -
Leistungsstarker Hauptantrieb mit Master-Slave-Antriebsverbund
bestehend aus 2 x 31 kW Antriebsleistung (? 62 kW S1-Betrieb) - - -
Dauerhaft spielfreie Positionierung der Hauptspindel durch elektrisch verspannten
Master-Slave-Verbund
Volle C-Achsfunktionalität und Interpolationsfähigkeit zur X/Y/Z-Achse
mit hochauflösendem Direktmesssystem auf der Hauptspindel für höchste
Positioniergenauigkeit (Hohlwellengeber)
Großdimensionierte Hauptspindellagerung -
Hauptspindellagerdurchmesser von Nenn-Ø 395mm -
Höchste Steifigkeitswerte und Tragzahlen der Hauptspindellagerung. Optimale
Voraussetzungen für eine exakte Positionierung und Lagehaltung, insbesondere beim
Drehfräsen und Fräsen.
Dauerhaft spielfrei durch vorgespannte Lagerpakete
Ölumlaufschmierung für optimalen Wärmeabtransport

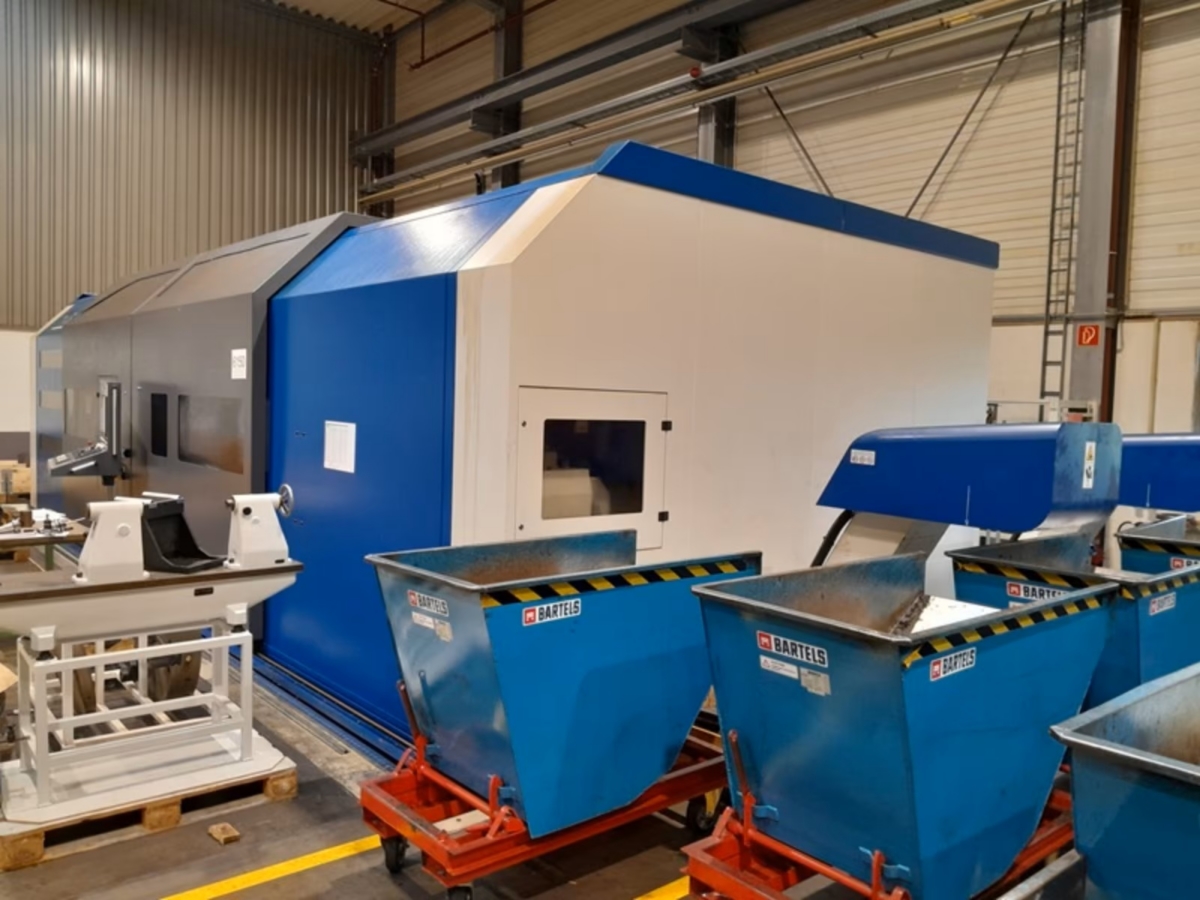

Volleinhausung des Arbeitsbereiches der Maschine -
inkl. vollintegrierter Absaugung -
inkl. aufsteckbarer Schutzwand am Kreuzschlitten und zusätzlichem
Prozesseingriffsfenster bei Bearbeitungsaufgaben, bei denen eine bessere
Prozessbeobachtung notwendig ist – z.B. bei Wickelspänen oder Nacharbeiten von
Bauteilen
Umfangreiche Kühlwasseraufbereitung für lange Emulsionsstandzeiten und optimale KSS
Eigenschaften

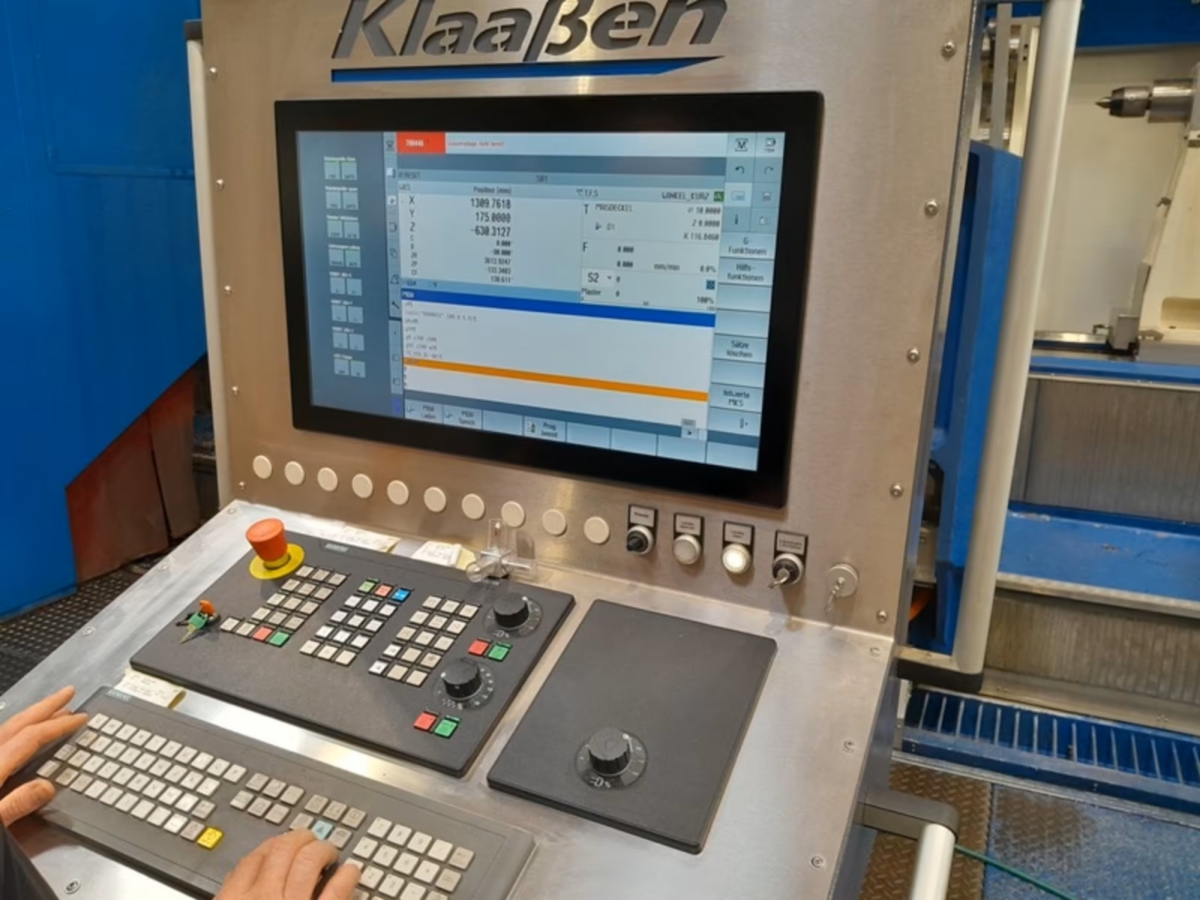

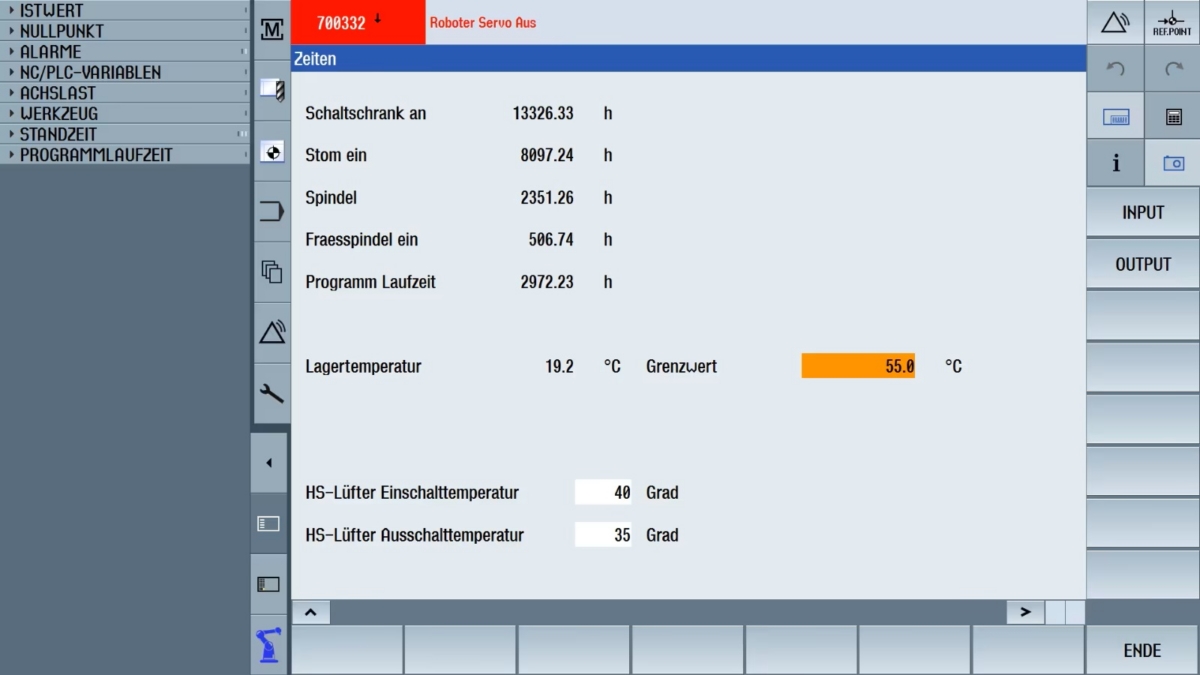

Steuerung als leistungsstarke SIEMENS 840 Dsl – Operate mit maschinenspezifischen
Anpassungen und Erweiterungen - - - - - -
inkl. Handbedieneinheit mit mobilem Handrad
inkl. Bohr- und Fräszyklen
inkl. umfangreichen Lizenz- und SIEMENS-Ausstattungspaket
inkl. Shop-Turn-Oberfläche als Alternative zur klassischen Zyklensteuerung
inkl. einer steuerungsintegrierten Kollisionsüberwachung auf Basis importierter 3D
Modelle des Maschinenaufbaus in Echtzeit
Die Bewegungen und Positionen von Futter, Werkstück, Lünetten, Werkzeugen und
beispielsweise Magazin werden in Echtzeit verrechnet und bei Unterschreitung eines
einstellbaren Mindestsicherheitsabstandes wird eine Warnmeldung ausgelöst.
inkl.
zusätzlicher Klaaßen-Bedienelementen für höchsten Bedienkomfort und
überdurchschnittlicher Ergonomie (Größe 19“) auf hochwertigem SI

Transportgewichte ca.
Baugruppe Abmaße [mm] Gewicht
Länge Breite Höhe [kg]
Maschinenbett 7.800 2.900 2.200 13.500,00
mit Kreuzschlitten 1.800 1.500 2.500 6.250,00
Kabelschlepp 3.500 800 500 1.200,00
Spindelkasten 2.100 1.500 1.400 4.800,00
Lünetten und Aufbauten
- Reistock 860 760 1.650 1.200,00-C-Lünette 1.100 760 1.200 1.300,00
- Hydraulische Lünette 1.300 760 1.850 1.200,00

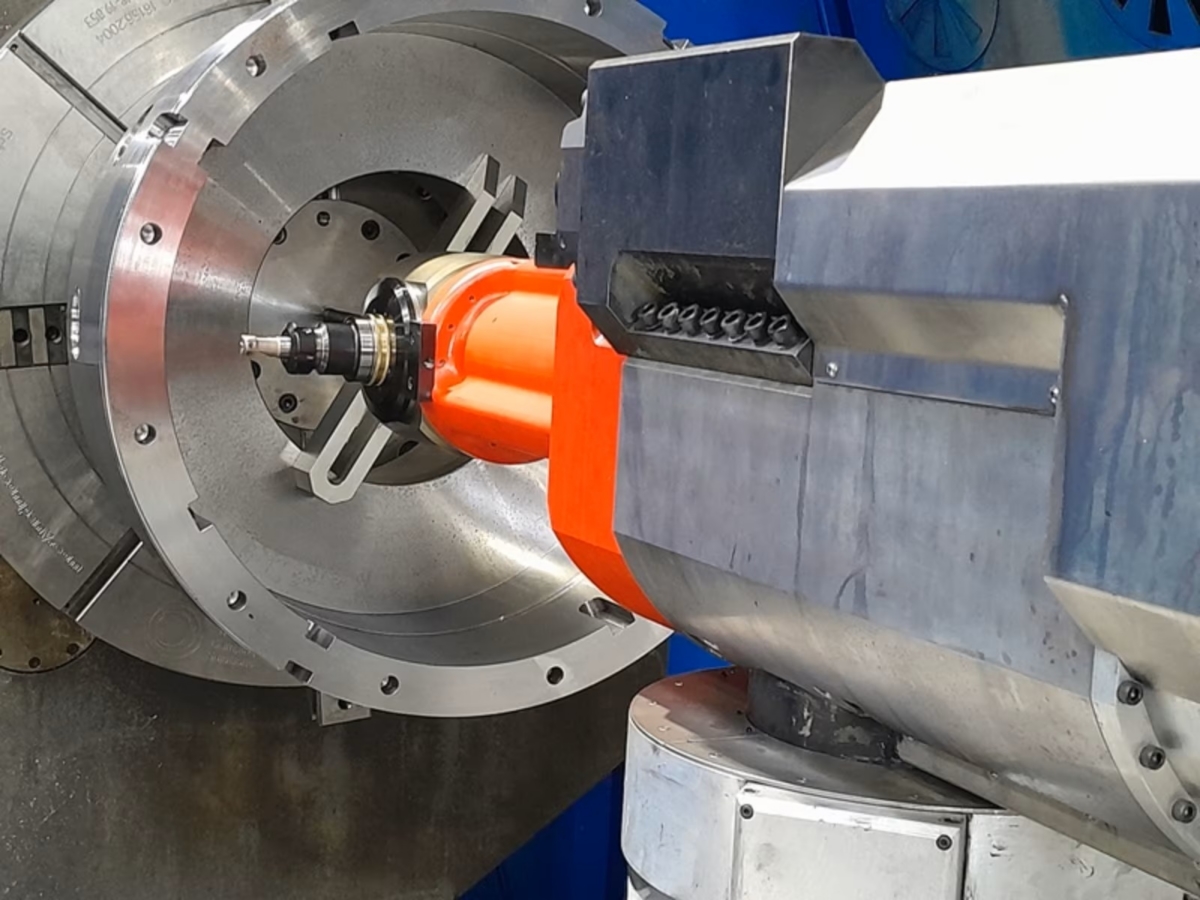

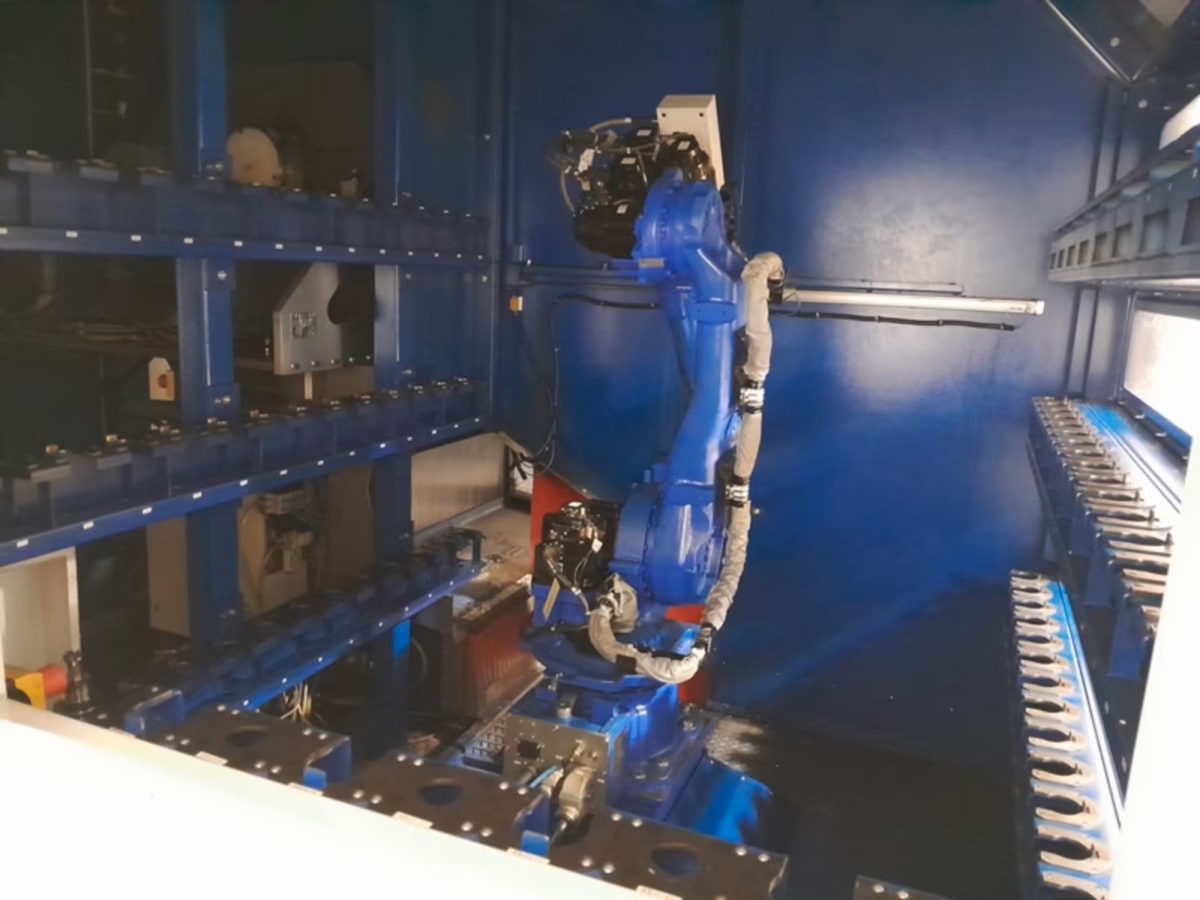

Köpfe und Zubehör
- WFK 1 - kurz Ø350 x500 120,00-WFK 2-lang Ø350 x750 160,00
- Schleifkopf Ø400 x500 100,00-Zubehör 3 Paletten

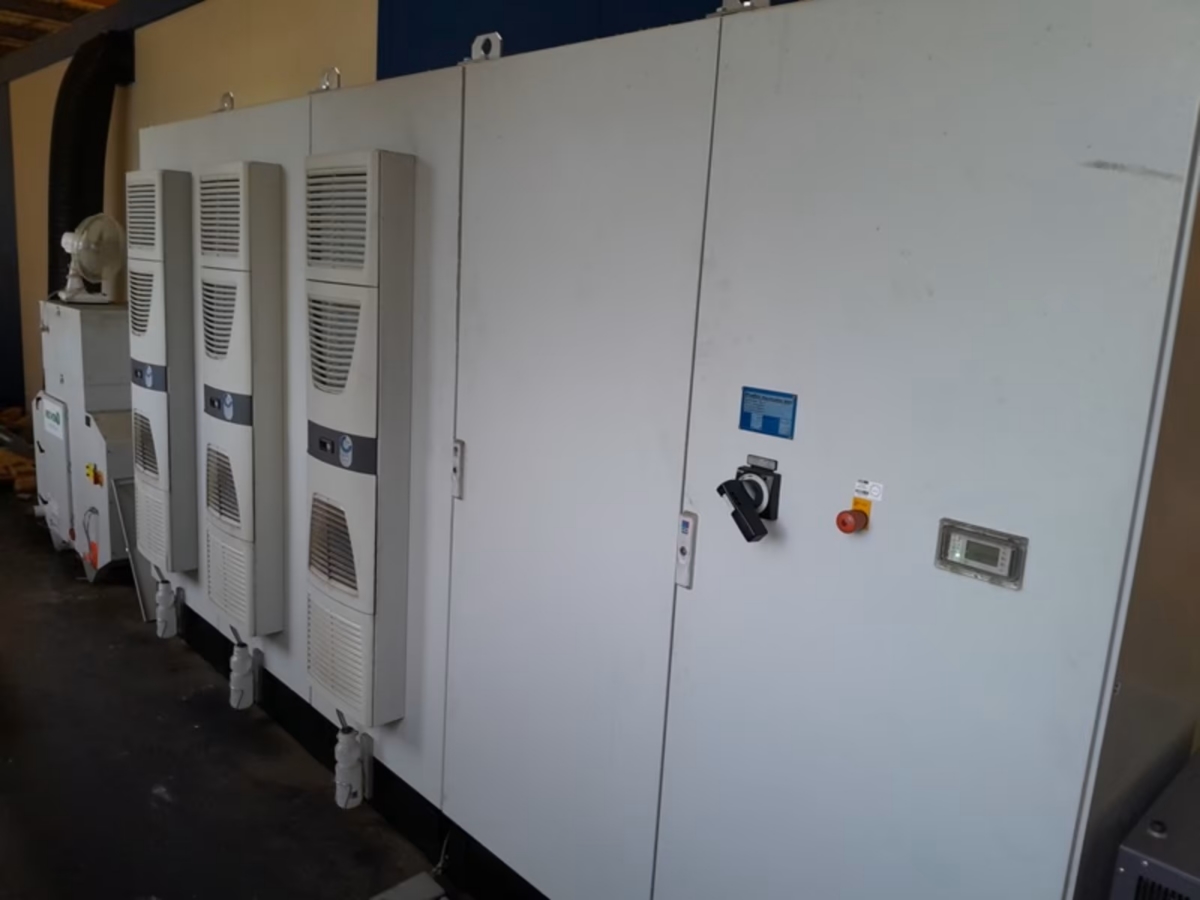

Schaltschrank 4.000 800 2.300 4.000,00
zzgl. Schallschutzumhausung




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
