DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2402
Maschinenart
Drehmaschine - zyklengesteuert
Fabrikat

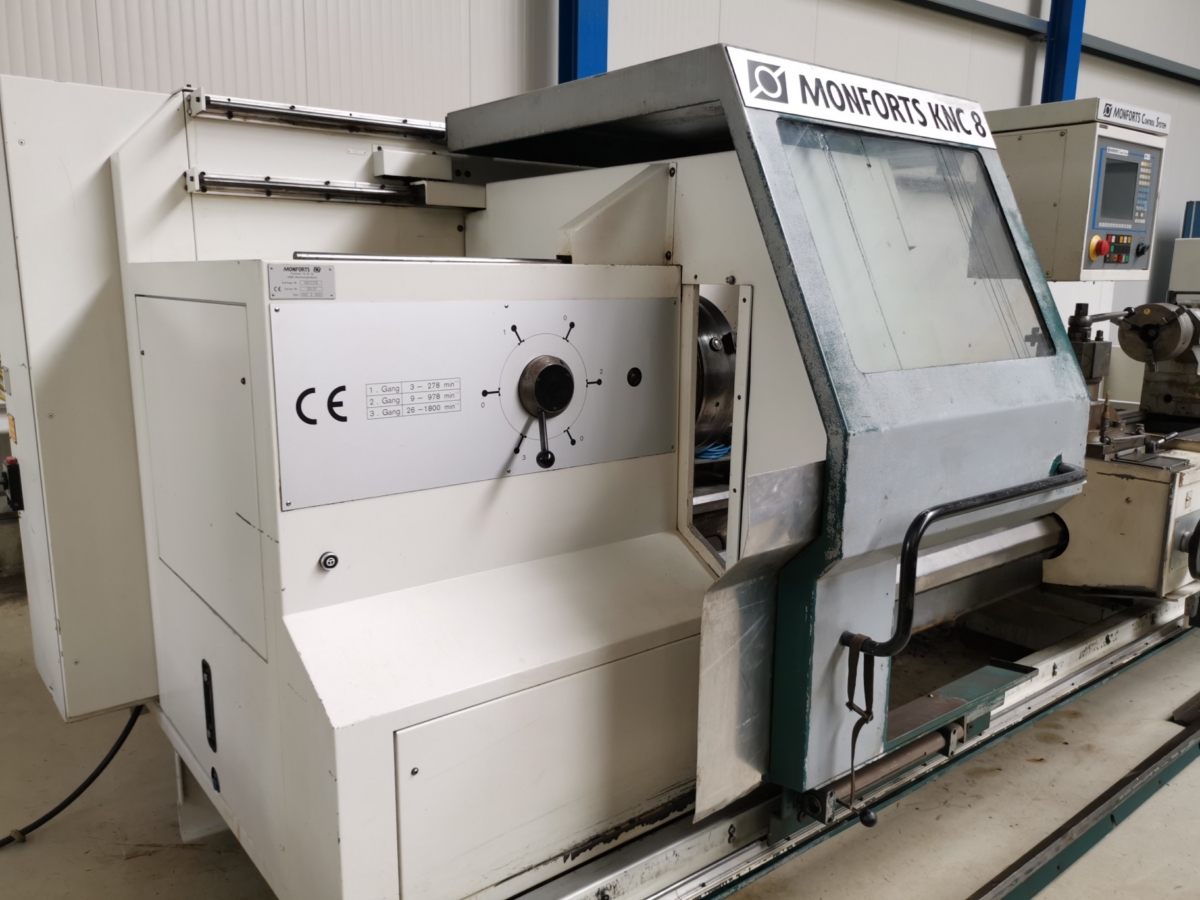

MONFORTS
Typ
KNC 8 x 3000
Baujahr
1998
Steuerung
CNC
Lagerort
Monheim am Rhein
Ursprungsland
Deutschland
Lieferzeit
Kurzfristig
Frachtbasis
Ab Lager, frei LkW-Ladefläche
Preis

TECHNISCHE DETAILS



Drehdurchmesser
ca. 800 mm
Drehlänge
ca. 3000 mm
Steuerung
Monforts MTC K
Gesamtleistungsbedarf
53 kVA
Maschinengewicht ca.
6,5 t
Raumbedarf ca.
5200 x 2110 x 1890 mm



BESCHREIBUNG

Arbeitsbereich:
Spitzenweite 2965 mm
Umlaufdurchmesser über Bett 800 mm
Umlaufdurchmesser über Planschlitten 520 mm
Verfahrweg des Planschlittens 400 mm
Bettbreite 550 mm
Planschlittenbreite 280 mm
Bettschlitten Führungslänge 600 mm
Drehmeißelquerschnitt 32x32 mm
Spindeldurchmesser im vorderen Lager 140 mm
Spindelaufnahme nach DIN 55027 Gr. 11
Materialdurchlaß 92 mm
Innenkegel der Spindel metr. 100
Hauptantrieb:
Drehstrommotor (Fabrikat Siemens)
Antriebsleistung 50/100 % ED 50/37 kW

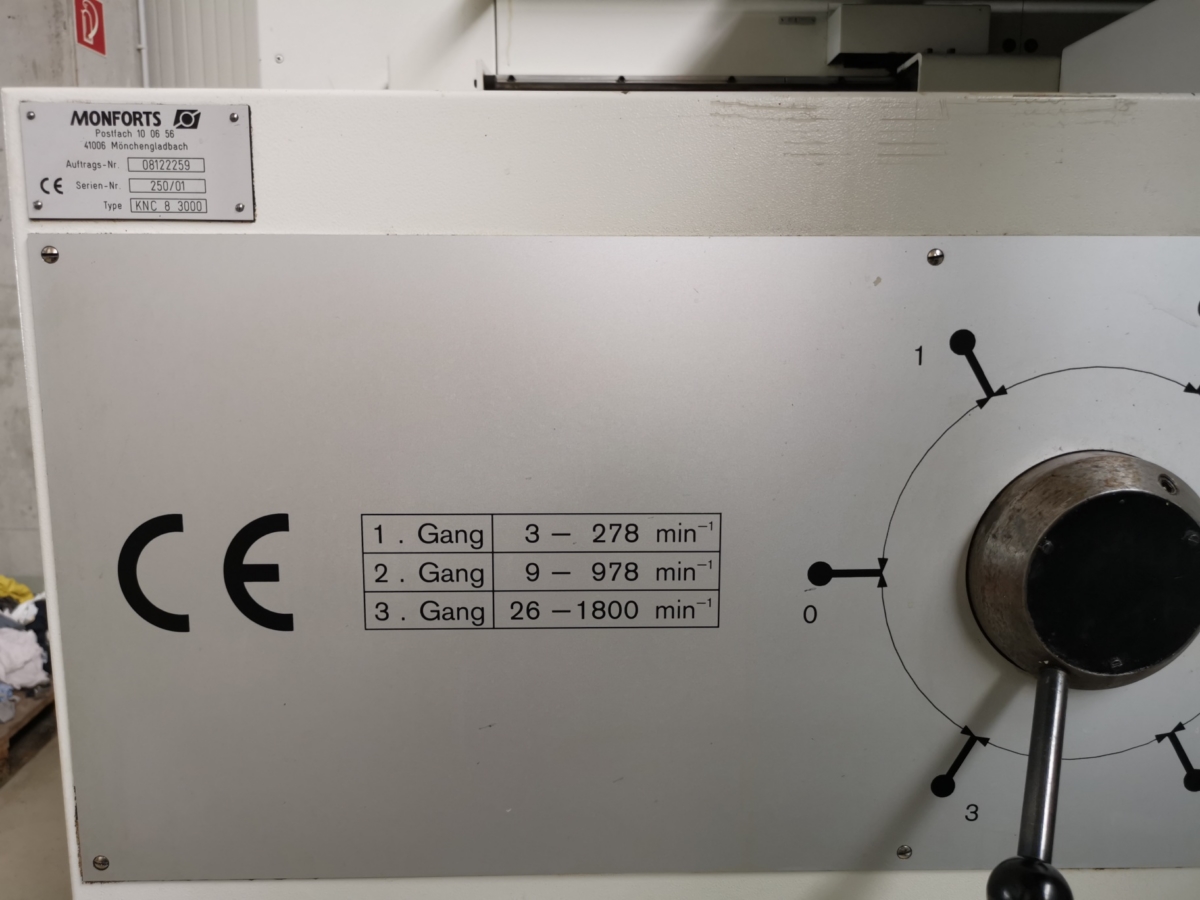

Gesamtdrehzahlbereich 4,5 - 1800 1/min.
Getriebestufe 1 4,5 - 180 1/min.
Getriebestufe 2 16 - 600 1/min.
Getriebestufe 3 45 - 1800 1/min.
Max. Drehmoment 5090 Nm
Vorschubantrieb:
Drehstromservoantriebe mit mechanischer Sicherheitskupplung
Vorschubkraft längs 22500 N
Vorschubkraft plan 13750 N
Eilganggeschwindigkeit längs/plan 6,8/4 m/min.
Gewindeschneidbereich:
Längs- und Kegelgewinde, Steigung 0,001-500 mm
Reitstock:
Pinolendurchmesser 120 mm
Pinolenhub 210 mm
Innenkegel MK 6
Gesamtleistungsbedarf:
Leistung 53 kVA
Absicherung 80A
Maschinenabmessungen:
Länge 5200 mm
Breite 2110 mm
Höhe 1890 mm
Gewicht 6500 kg

Ausstattung:

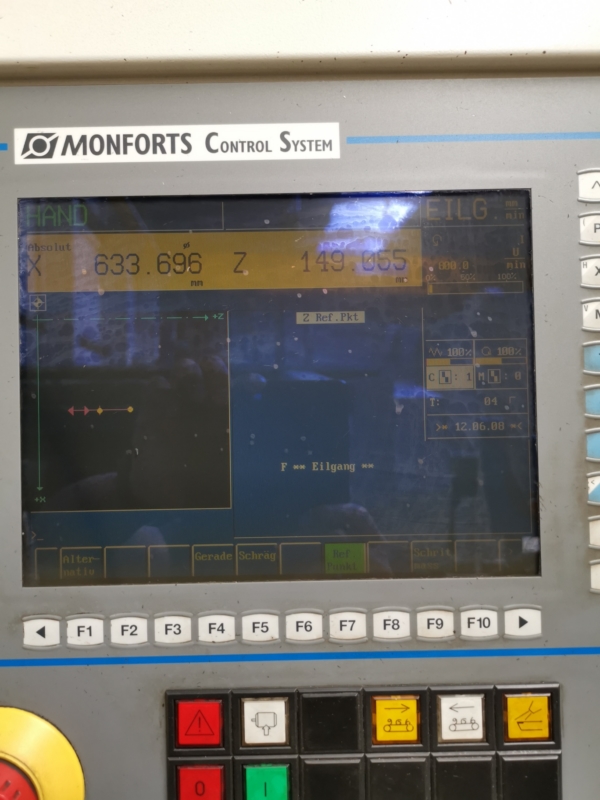

CNC Steuerung Monforts MTC K

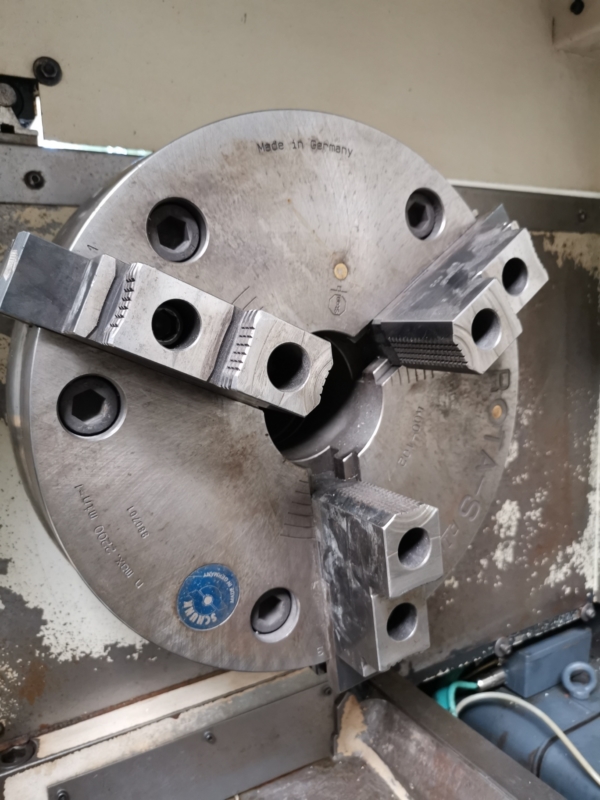

3-Backenfutter SCHUNK, Model ROTAS-plus 400
Reitstock

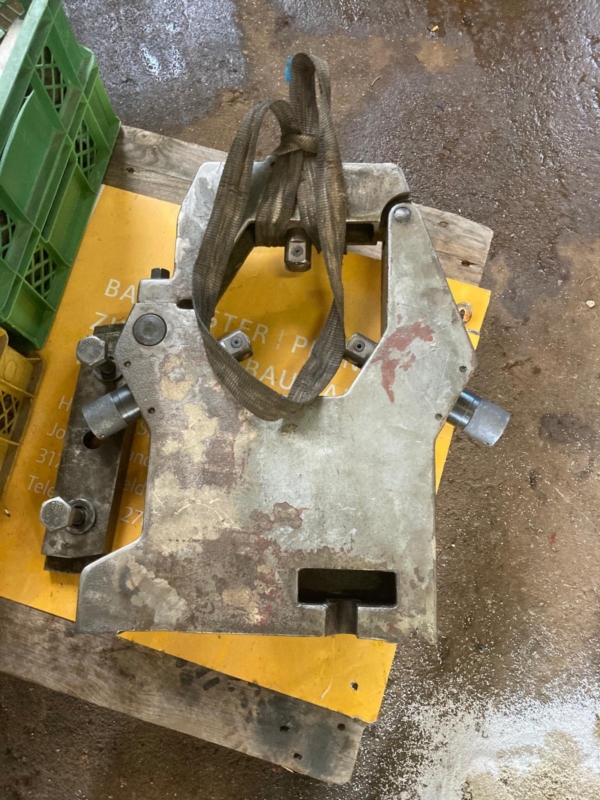

Lünette
Kühmittelanlage

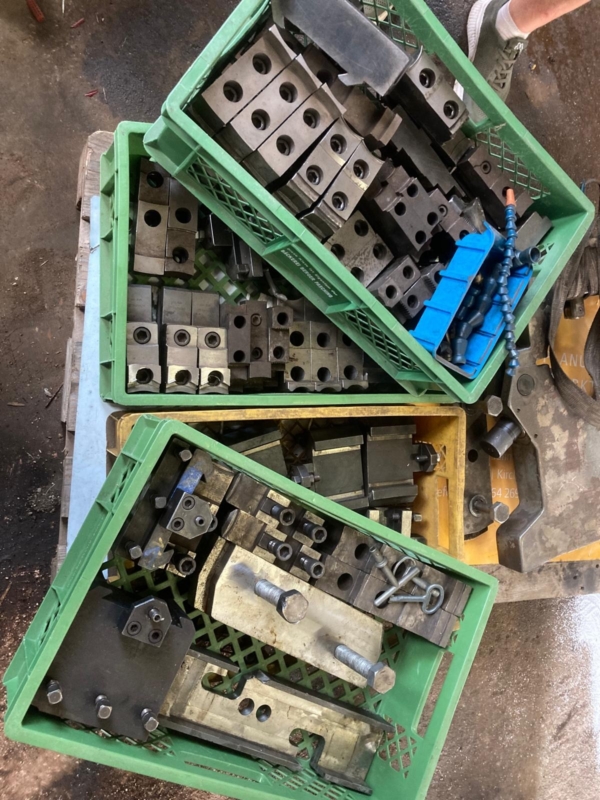

Diverses Zubehör wie Spannbacken und Werkzeughalter
Maschinendokumentation




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
