DATENBLATT

MASCHINEN DETAILS

Lagernummer
1022-2352
Maschinenart
Zahnrad-Abwälzfräsmaschine - horizontal
Fabrikat
MONNIER & ZAHNER
Typ
KOEPFER MZ 120
Baujahr
2009
Steuerung
CNC
Lagerort
Monheim am Rhein
Ursprungsland
Schweiz
Lieferzeit
Sofort
Frachtbasis
Ab Lager, frei LkW-Ladefläche
Preis

TECHNISCHE DETAILS



Raddurchmesser - max.
2-45 mm
Radbreite
250 mm
Modul - max.
1,5 mm
Modul - min.
0,5 mm
Steuerung
Fanuc 18i-MB
Gesamtleistungsbedarf
kW
Maschinengewicht ca.
2,2 t
Raumbedarf ca.
2100 x 1440 x 1700 m



BESCHREIBUNG

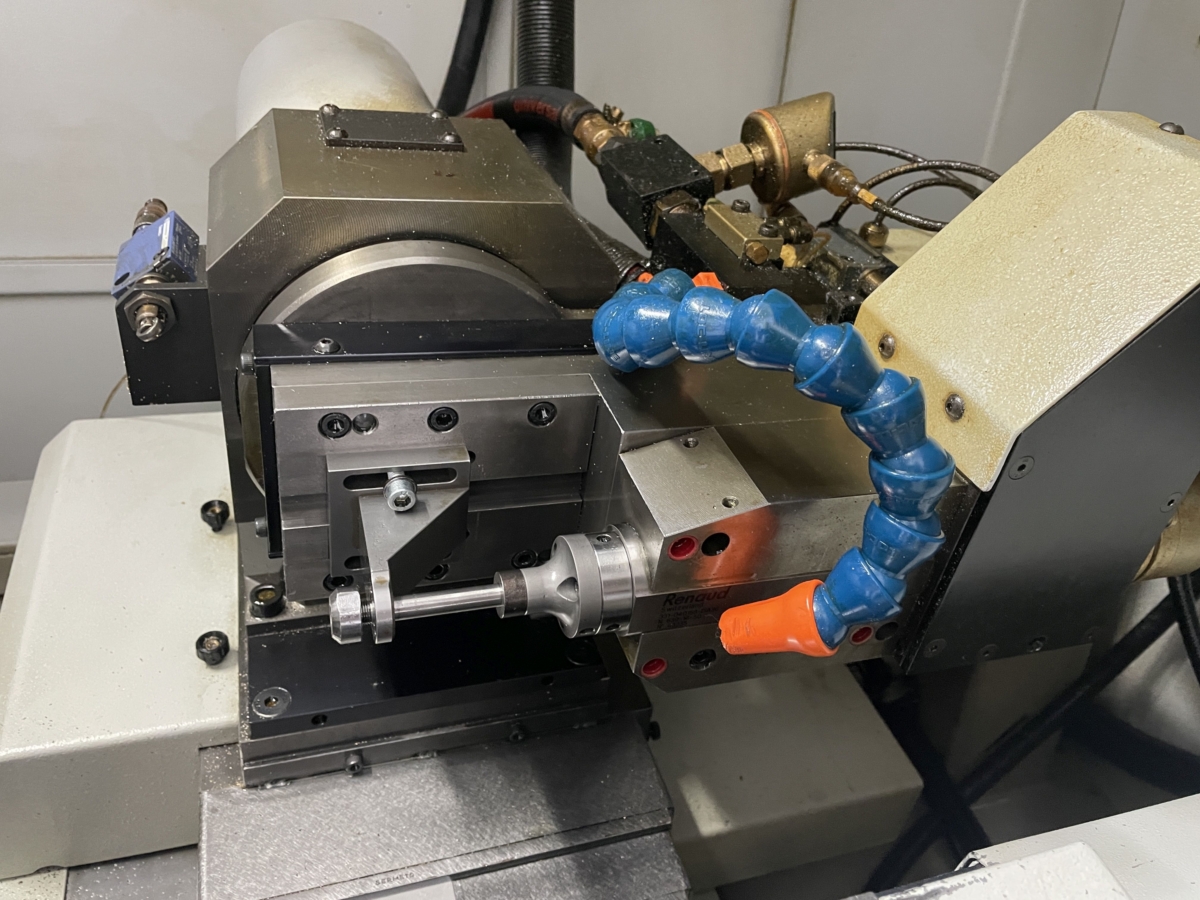

Die kombinierte CNC Abwälz- und Schneckenfräsmaschine KOEPFER MZ 120
zeichnet sich durch die flexible Einsetzbarkeit aus und kommt im
Kleinmodulbereich zur Anwendung.
Nur duch Schwenken der Frässpindel aus der horizontalen in die vertikale
Lage und durch Anwählen des entsprechenden Betriebsmodus der CNC Steuerung
wird aus der Schneckenfräsmaschine eine Abwälzfräsmaschine und umgekehrt.

CNC-Steuerung Fanuc 18i-MB (Dialog/ISO)
CNC-Achsen=
X-Achse Tauchachse
Z-Achse Längsachse
C-Achse Werkstückspindel
B-Achse Werkzeugspindel

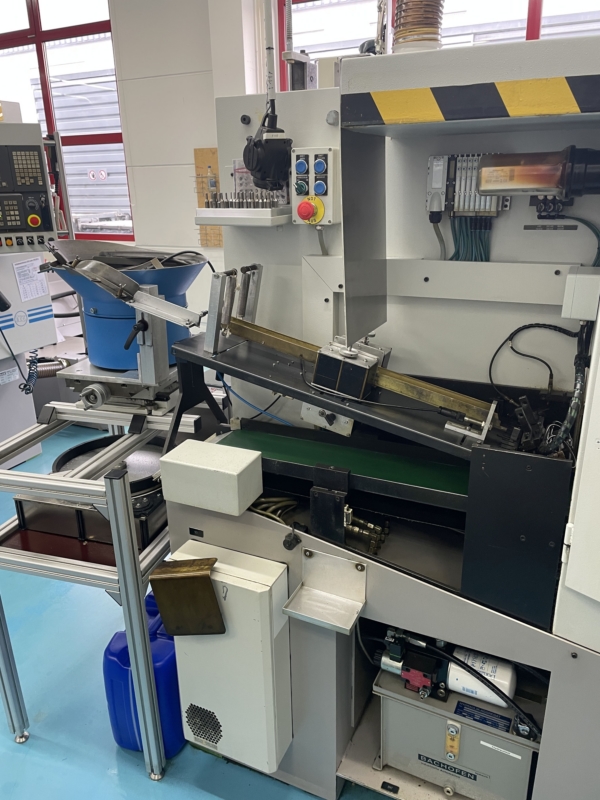

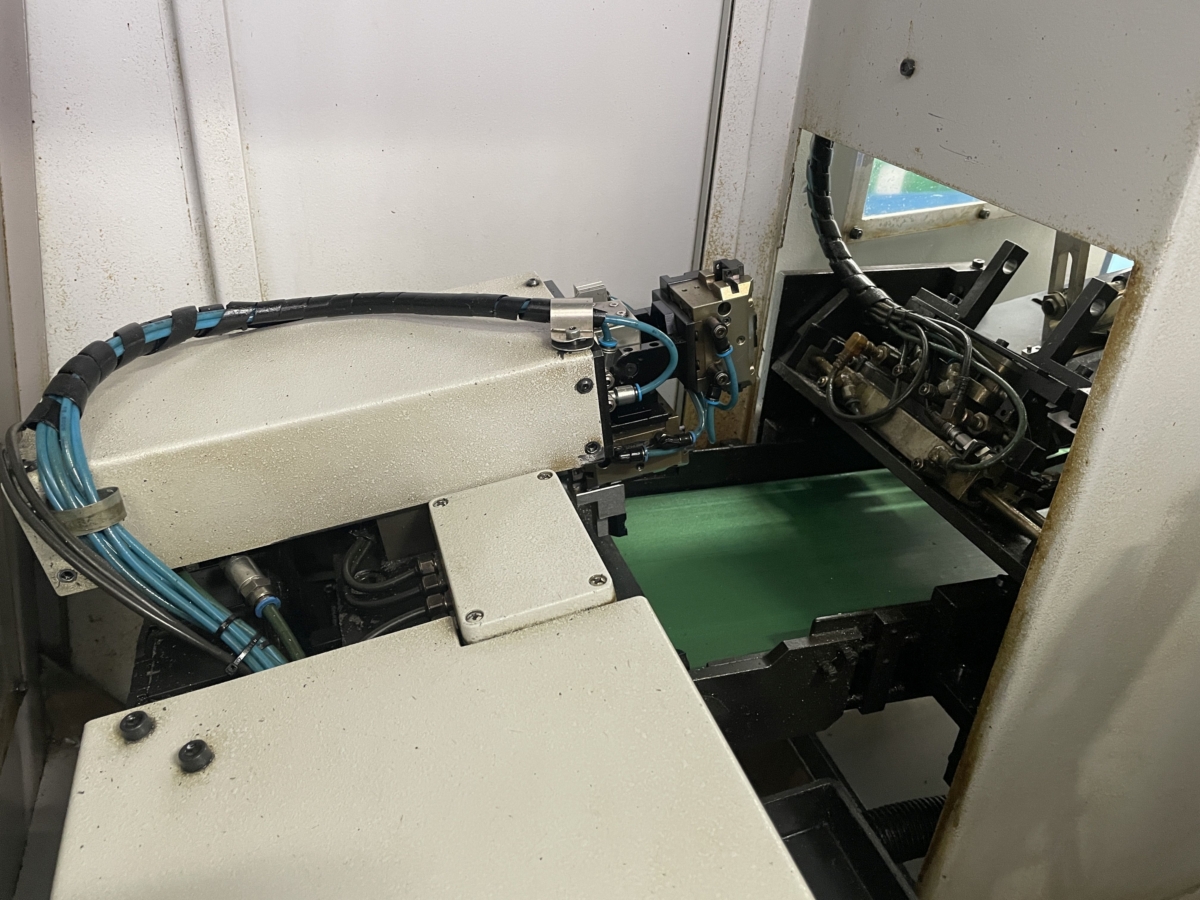

V-Achse Laderachse längs
A-Achse Schwenkachse Werkzeugspindelkopf (als Option enthalten)
Y-Achse Shiftachse (als Option enthalten)

Mit folgenden Fertigungsprogammen:
Schneckenfräsen
Abwälzfräsen
Schneckenabwälzen
Kegelrad-Stirnradfräsen
Kegelradabwälzen
Fräszyklen=
gerade, schräg, ballig verzahnt,
radial, radial-axial, gleich- und gegenlauffräsen,
schruppen, schlichten,
Schneckenräder,
geradeverzahnte Kegelräder, Stirnseitenverzahung (Option nur im Teilverfahren)
Schnecken

[Ausstattung]

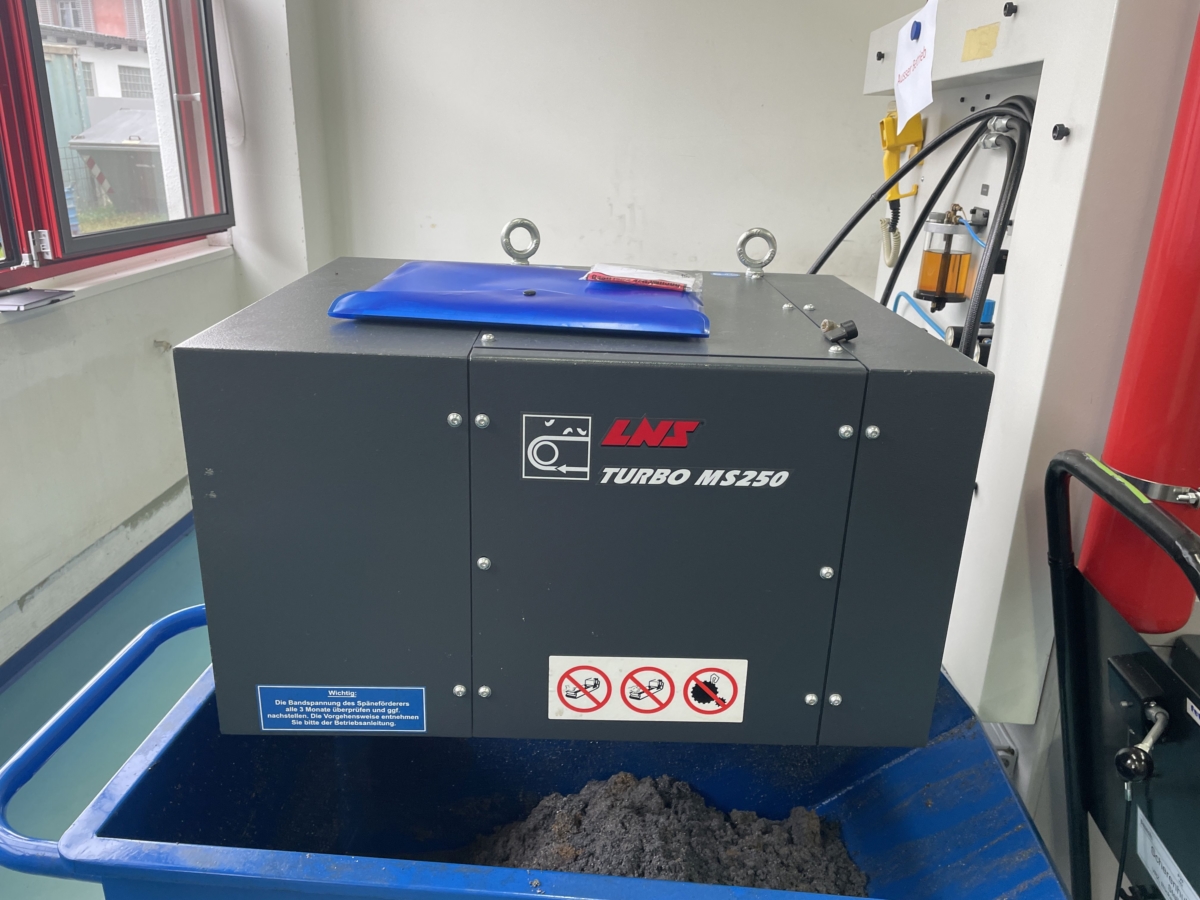

Kühlmitteltank 300 Liter KF mit LNS Turbo MS 250 Späneförderer
Nachgerüstet und von Baujahr 2021 !!!

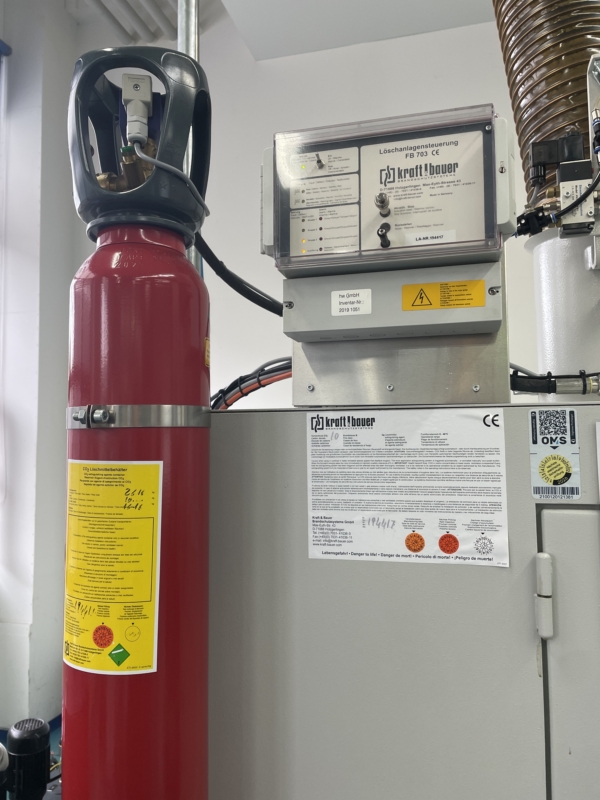

Kraft und Bauer Feuerlöschanlage
Wendelförderer
Maschinendokumentation

[Technische Daten]
Werkstücke:
Werkstückdurchmesser 2-45 mm
Max. Werkstücklänge 250 mm
Verzahnungslänge 150 mm
Max. Modul in Stahl=
1 mm (Abwälzfräsen)
1,5 mm (Schneckenfräsen)
0,5 mm (Kegelradabwälzen)
Werkzeuge:
Fräserduchmesser=
16-32 mm (Abwälzfräsen)
40-63 mm (Schneckenfräsen)
Maschine:
Max. Einstellwinkel Fräskopf=
+/- 45° (Abwälzen)
+/- 30° (Schneckenfräsen)
Shiftweg=
34 mm (Handverstellung)
34 mm (CNC-Achse)
Spannzange/Rückzugdorn W 20
Max. Drehzahl Werkstückspindel 770 1/min.
Antrieb Frässpindel 0,55 kW
Max. Drehzahl Frässpindel 8000 1/min.
Achsantriebe=
X-Achse(Tauchen) / Weg 80 mm über CNC
Z-Achse (Längsvorschub) / Weg 190 mm über CNC
C-Achse (Werkstückachse) über CNC
Eilgänge=
X-Achse 6000 mm/min.
Z-Achse 6000 mm/min.
Hydraulikaggregat 0,37 kW




Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.
